模具切削應用與高效加工案例集

多元模具切削應用與技術亮點

#

本頁匯集了多種模具切削應用案例，涵蓋汽車、工業、檢驗等領域，展現高精度、高效率的加工能力。每個案例均詳列所用機台、材料、尺寸、加工路徑與工藝參數，並強調表面粗糙度、輪廓精度與加工效率等關鍵指標。

典型模具切削案例

#

主要加工特點與技術參數

#

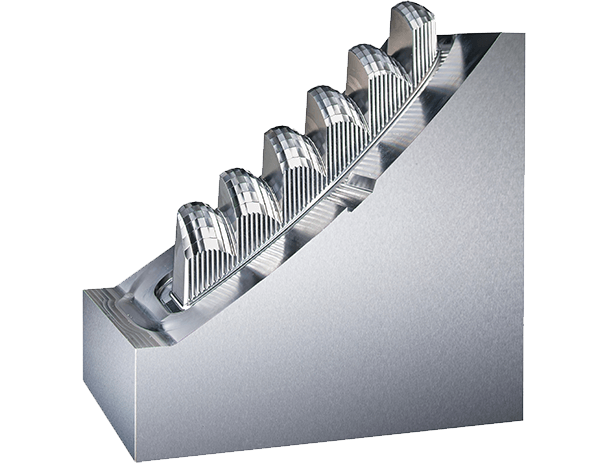

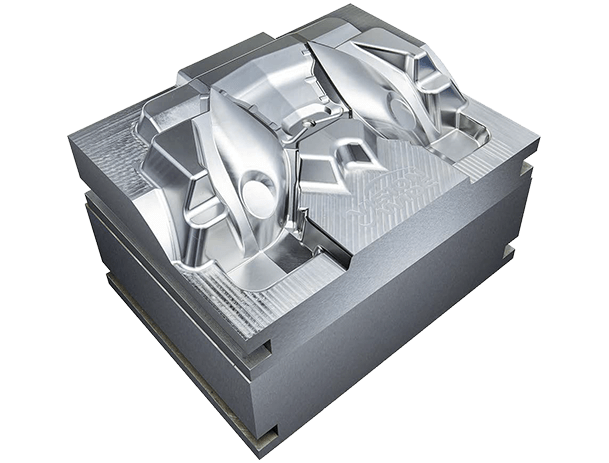

• 車燈模：

  • 展示機台：ASM、SE/GS/GSF
  • 材質：2311、P20模具鋼
  • 尺寸：L360 x W160 x H360mm、L800 x W550 x H250mm
  • 特點：傾斜刀軸、多軸投影加工、高表面粗糙度Ra0.4μm、最佳刀尖點管理
  • 高速精加工：S12,000 rpm, F4,000 mm/min
  • 輪廓精度：0.04 mm

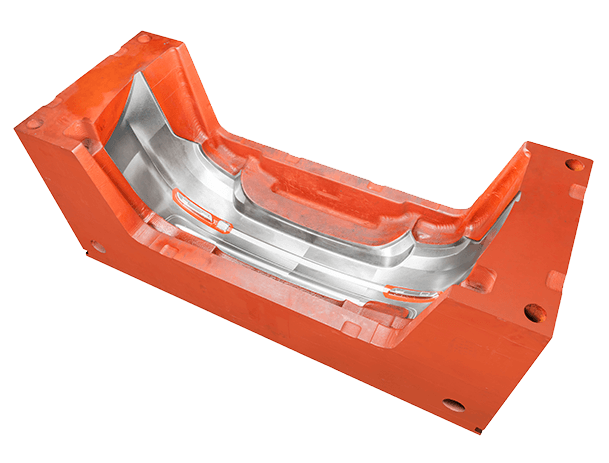

• 汽車保險桿模具：

  • 展示機台：SF
  • 材質：FC300
  • 尺寸：L1,000 x W400 x H350mm
  • 長鼻主軸應用，提升剛性，減少振動
  • 球刀往復投影加工，主軸轉速12,000 rpm，進給率5,000 mm/min

• 汽車反射燈公模：

  • 展示機台：SE/GS系列
  • 材質：NAK80模具鋼
  • 尺寸：160 x 160 x 100 mm
  • 高表面粗糙度Ra 0.4μm，輪廓精度0.02 mm
  • 球刀投影加工，主軸轉速12,000 rpm，進給率1,500 mm/min

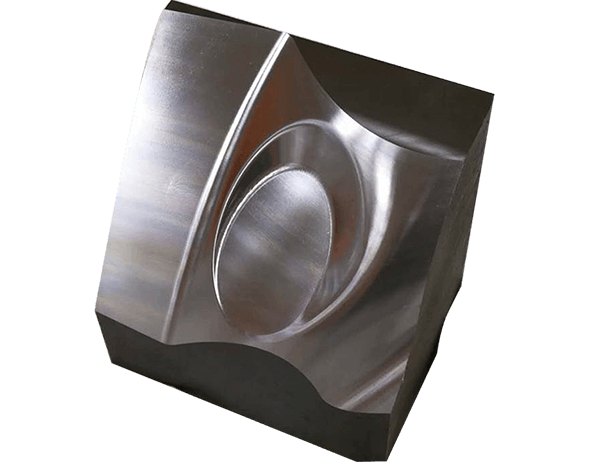

• 車燈母模精修 (長刀切削)：

  • 材質：鋼材
  • 尺寸：L151mm x W105mm x H155mm
  • 曲面高度差103mm，長刀切削刀長262mm
  • 精修刀具：D12R6整硬式球刀，主軸轉速8,000 rpm，進給率2,000mm/min

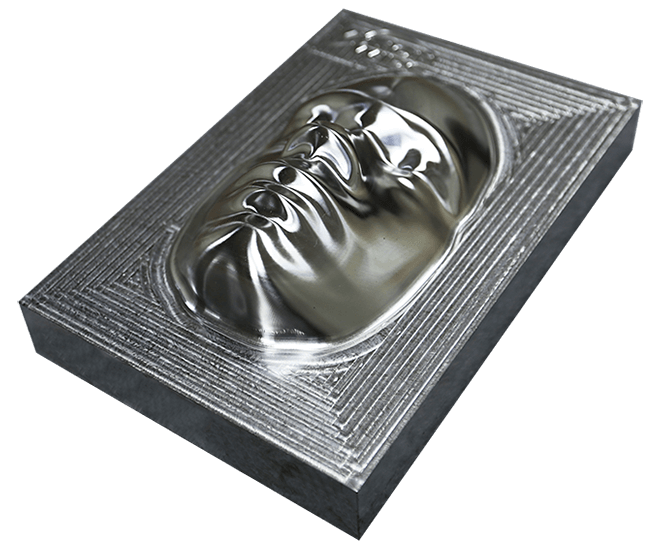

• 臉譜公模：

  • 展示機台：F系列
  • 材質：S45C
  • 尺寸：300 x 200 x 100 mm
  • 高速高精度加工，98.5%點位誤差<0.02mm
  • 球刀45°往復投影加工，主軸轉速10,000 rpm，進給率4,000 mm/min

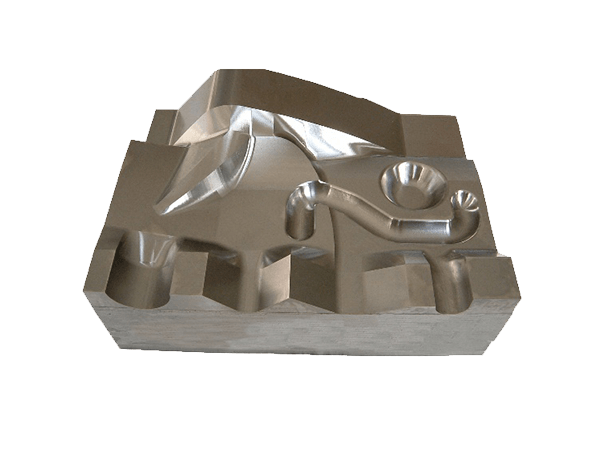

• 賓士模：

  • 材質：NAK 80模具鋼
  • 高加減速切削，粗加工F10,000mm/min，精加工F4,000mm/min
  • 高表面粗糙度Ra 0.4μm，輪廓精度0.04 mm

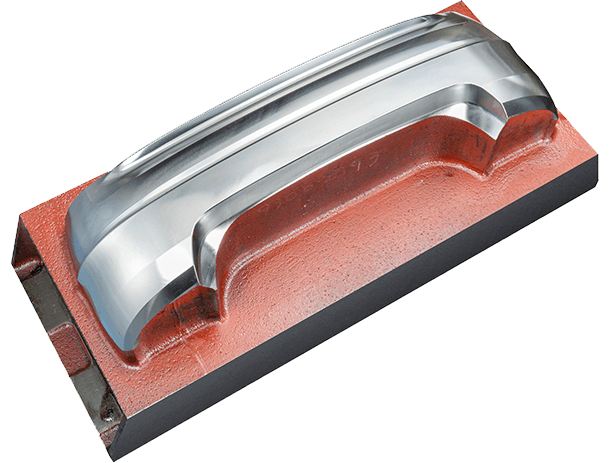

• 汽車保桿模：

  • 展示機台：FA
  • 材質：FC300
  • 尺寸：900 x 2300 x930mm
  • 五軸同動加工，效率提升30%，刀具剛性佳
  • 球刀往復投影加工，主軸轉速8,000 rpm，進給率5,000 mm/min

• 汽車外鈑模/外板模具：

  • 展示機台：FA
  • 材質：FC300
  • 尺寸：2300 x 1600 x 250mm、2,000 x 1,600 x 500mm
  • 高速模面精加工F7,000mm/min，高清晰加工路徑
  • 加工時間6.3hr/5.2hr，球刀步距0.5mm

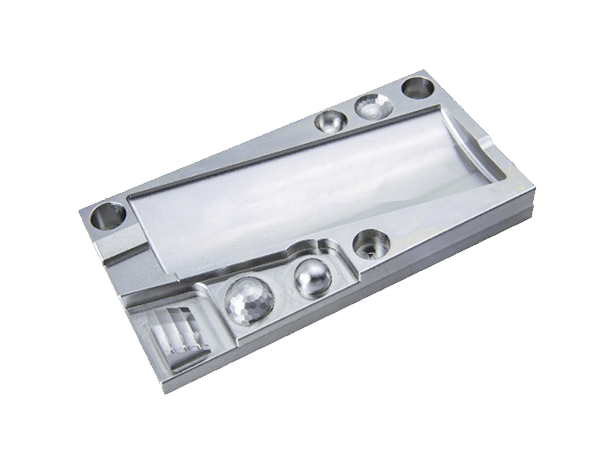

• 模具驗証件：

  • 展示機台：GS/SE
  • 材質：2311
  • 尺寸：150 x 60 x 30 mm
  • 球刀精修，環繞插補銑削無接痕，Z換向切削稜角清晰

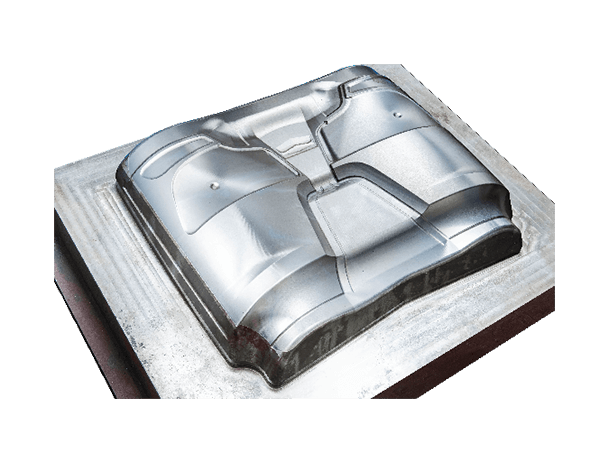

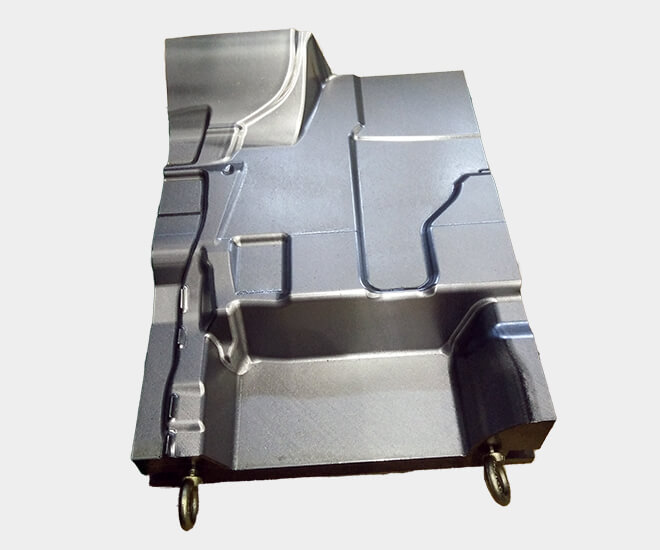

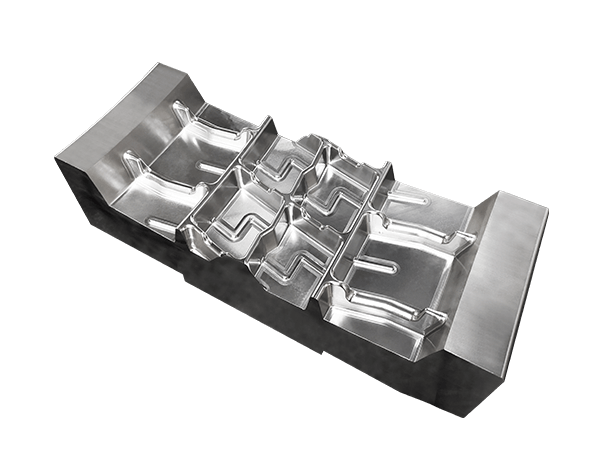

• 汽車底板模：

  • 材質：P20
  • 尺寸：L640mm x W505mm x H270mm
  • 精修刀具D16R8球刀，步距0.3mm，45度往復投影加工
  • 高速進給F3000→F5000，高加減速切削0.05G→0.2G
  • 切削時間降低20%，高表面粗糙度Ra 0.6μm

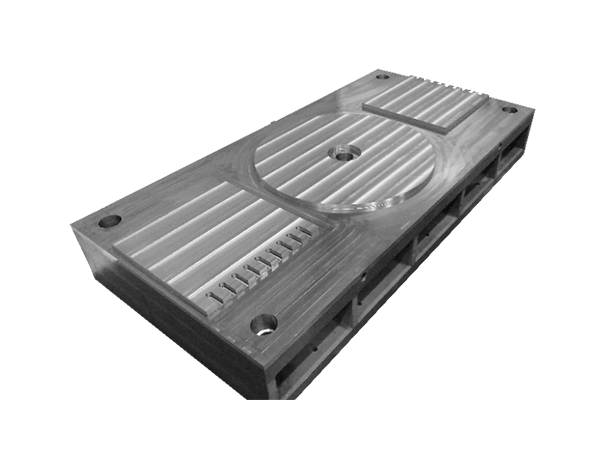

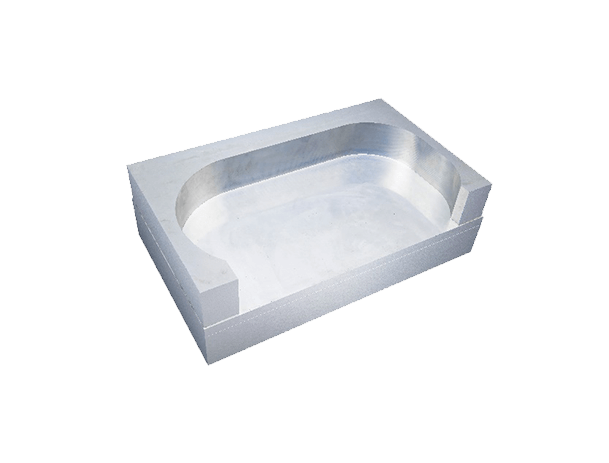

• 模座高速進給切削：

  • 展示機台：SE/GS
  • 材質：S45C
  • 尺寸：800 x 500 x 250mm
  • Vc 220 m/min，10 m高進給切削，定位精度0.006 mm

• 高精度檢驗模具：

  • 展示機台：F系列/BM/XM/XML/XMF
  • 材質：FC30
  • 尺寸：2,000 x 1,000 x 200mm
  • 四搪孔定位精度0.02mm，圓差補切削真圓0.02mm，直角度0.01mm

• 24米高速切削模具：

  • 材質：AL6061
  • 24 m高速切削，等啮合角路徑加工，刀長70mm
  • 刀具D25R1端刀，主軸轉速10,500rpm，進給率24,000 mm/min

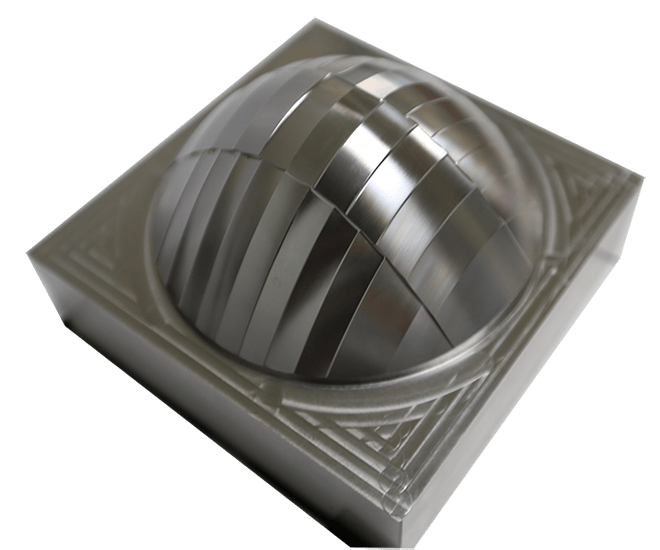

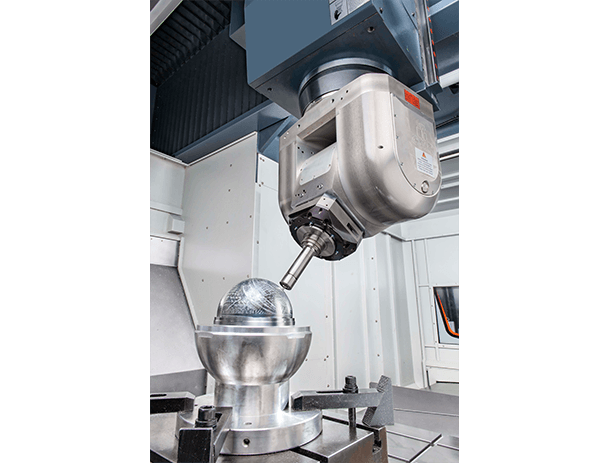

• 球模：

  • 展示機台：GS/SE/FA/GSF
  • 材質：2311模具鋼、Al6061
  • 尺寸：300 x 200 x 150 mm、D280 mm
  • 球刀精修，環繞插補銑削無接痕，高表面粗糙度Ra 0.4μm
  • 五軸同動加工，過彎不減速，高同動進給F2,000 mm/min

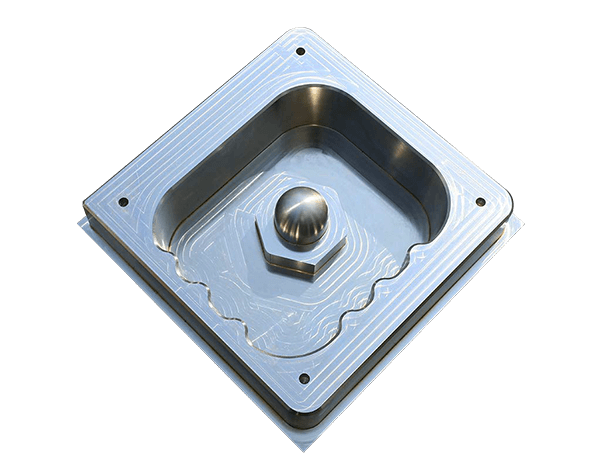

• 深腔模具：

  • 展示機台：SM
  • 材質：P20模具鋼
  • 短距環繞加工，高精度進給控制，四象限換向無振紋
  • 平面精度-0.011~0.006mm，球面精度-0.012~0.006mm

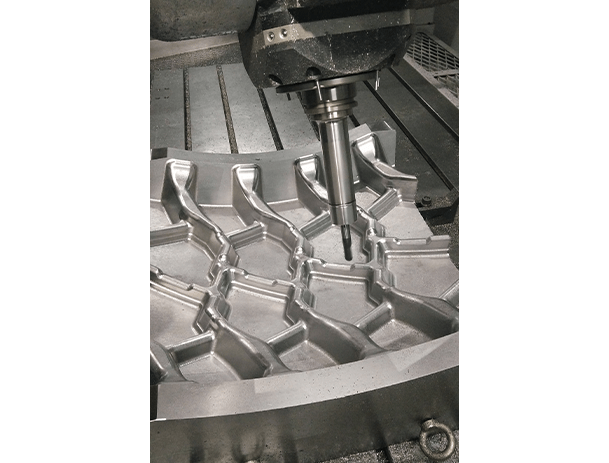

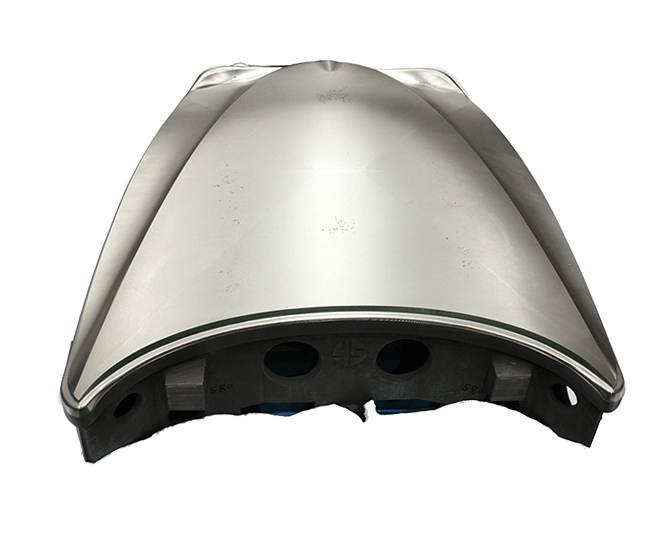

• 大型輪胎模/輪胎模(分段模)：

  • 展示機台：FA
  • 材質：S45C、P20模具鋼
  • 尺寸：660 x 600 x 260 mm、L310 x W131 x H95mm
  • 五軸同動R角清角加工，高進給粗加工F10,000mm/min，精加工F3,000mm/min
  • 一站完成高進給粗加工、高速模具加工、五軸同動精加工
  • 五軸同動R0.5mm清角加工，有效縮短刀長避免干涉

影片資源

#

部分案例提供切削影片，展示實際加工過程與成品效果，歡迎點擊觀看以深入了解各項技術細節。
